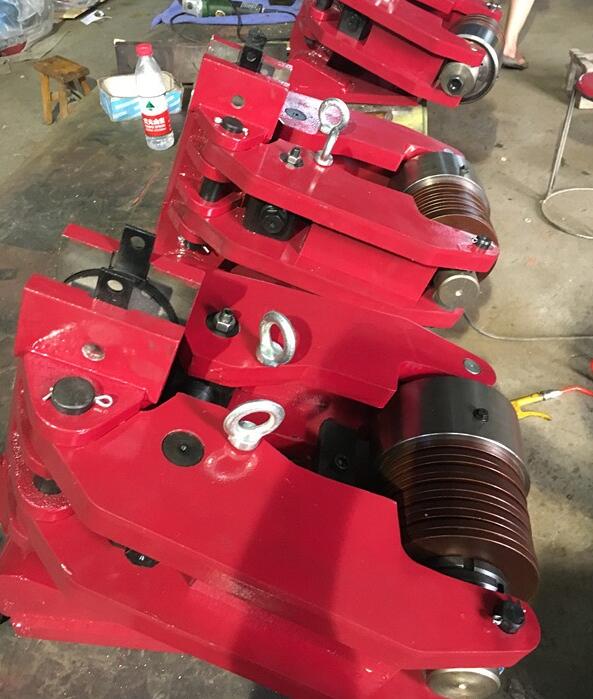

450SH 4SH 3SH盤式制動器基本參數和尺寸表

5SH 、450SH 、4SH 、3SH

5SH 、450SH 、4SH 、3SE基本參數和尺寸表:

904SH

904SH基本參數表連接件: 1 個螺絲釘M12-30+2個M12 : 等級10-9 上緊力矩: 50N.m

制動力矩(N . m) =制動力/ 1000 x [(ΦB)/2-30]

ΦB-單位: mm

用于緊急制動時最大制動力N20 000 (襯墊A ) 904-A用于工作制動時最大制動力N15 000(襯墊M)904-M釋放壓力bar60完全釋放的移位容量cm333總油缸容積cm398響應時間s0.3重量kg28

電力液壓塊式制動器系列

YWZB YWZ2 YWZ3B YWZ4B YWZ5 YWZ6 YWZ8 YWZ9 YWZ12 YWZ13 YW YWL TYWZ2 YWP

電磁塊式制動器

JZ(TJ2A) MW(Z) ZWZA ZWZ2 ZWZ3A DCW3

電磁失效保護盤式制動器

5SE 561SE 560SE 56SE

DCPZ12.7

4SE 3SE ST1SE ST2SE 450SE

液壓失效保護盤式制動器

5SH 4SH 3SH 450SH ST1SH ST2SH ST3SH ST4SH

SB(YQP) SBDST5SH ST10SH ST16SH ST25SH ST25SH-A ST40SH 904SH

安全制動器SBD125 SBD160 SBD200 SBD250 SBD365 SBD425

電力液壓臂盤式制動器YPZ2Ⅰ、Ⅱ、Ⅲ YPZ2Ⅳ、Ⅴ、Ⅵ

產品詳情

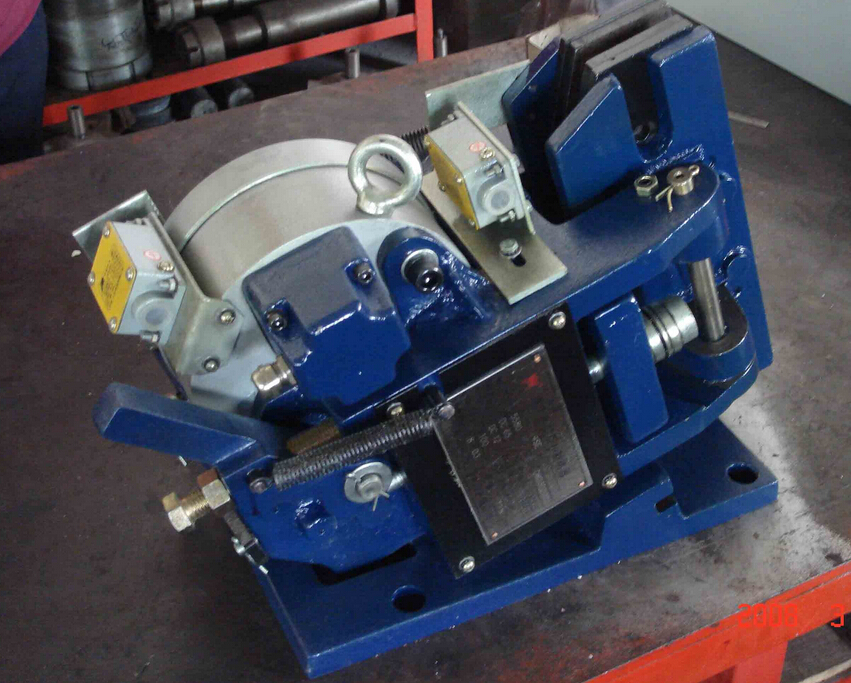

SE、SH 、SP系列失效保護盤式制動器工作制動器，允許高頻率制動。制動力大，維修費用低，帶襯墊磨損自動補償裝置(制動力矩穩定) ，晌應時間短。

安裝公差大，制動盤端面跳動:最大值:± 0.2mm 。底座相對于盤的垂直度偏差:最大值:±4‰。

制動盤相對于底座的中心距偏差:最大值:±2.5mm 。

該系列包括下列類型制動器:

561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE制動器(電磁釋放) 。工作時須有ESE/ESP配套電源(具體參數見配套電源) 。

5SH 、450SH 、4SH 、3SH 、904SH 制動器(液壓釋放) 。工作時需有液壓站。

5SP, 450SP 、4SP 、3SP制動器(氣動釋放)(5bar)

安全制動器制動力大，和工作制動器一樣。

發現超速的情況下，用作緊急制動，正常情況下靜態制動器晌應時間短。

安裝公差大，制動盤端面跳動:最大值: ±0.2mm 。底座相對于盤的垂直度偏差:±0 .4‰。

該系列包括下列類型制動器:所有SE 系列。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)。

所有SH 系列一主要是ST系列。液壓釋放。工作時帶有液壓站。

所有SP 系列。氣動釋放(5bar)

備注: ST1SE 、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。根據用戶不同的需求，可加裝下列裝置:襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現) 。電話 13803910788

制動顯示(通過顯示開關實現)。

手動釋放顯示(通過顯示開關實現)

特殊應用:用于盤溫非常高時的燒結襯墊，特種襯墊(無火星等);特殊盤(厚度、直徑、材料等)。

若有需求，請與我們的技術人員聯系。

彈簧制動-液壓礙放-適合盤厚: 30mm

ST1SH 、ST2SH 、ST3SHW

ST1SH 、ST2SH 、ST3SH基本參數和尺寸ΦB-單位: mm

基 本 參 數制動力力矩公式N.m制動力矩=制動力/1000 X (ΦB/2-68)晌應時間S0.2兩側退距mm0.7釋放壓力bar100進油口尺寸"Z1 /4額定制動力 NST1SE:35000(安全制動)/25000(工作制動)ST2SE:70000(安全制動)/50000(工作制動)ST3SE:147000(安全制動)/105000(工作制動)外 形 尺 寸 mm完全釋放移位容量cm3ST1SH:18 ST2SH:50 ST3SH:135總油缸容積cm3ST1 SH:34 ST2SH:83 ST3SH:227重量KgST1SH:117 ST2SHE:117 ST3SH:118AA=0 .203 x ΦB+211CC=0.456 x ΦB-133D25E285F340G180H410I90J230K200L213.5M55N5OM30P27.5

ST3SH-A

ST3SH-A基本參數制動力矩(N.m) =制動力/1000 x [(ΦB)/2-68] 進油口: M18x1.5ΦB-單位: mm

制動力N220 000釋放壓力bar110-120完全釋放的移位容量cm3180總油缸容積cm3310響應時間s0.2重量kg118Amm=(0.171 x ΦB)+240Cmm=(0.47 x ΦB)-120

ST10SH 、ST16SH 、ST25SH 、ST40SH

ST10SH:連接件：8個螺栓M 24等級12.9上緊力矩1000NM；

ST16SH:連接件：8個螺栓M 30等級12.9上緊力矩1350NM；

ST25SH:連接件：8個螺栓M 30等級12.9上緊力矩1500NM；

ST40SH:連接件：8個螺栓M 39等級12.9上緊力矩5000NM；

ST10SH 、 ST16SH、 ST25SH 、 ST40SH基本參數和尺寸表單位

制動器型號ST10SHST16SHST25SHST40SH基本參數制動力矩公式:N.m制動力矩=制動力/1000x(ΦB/2-75)制動力矩=制動力/1000x(ΦB/2-90)制動力矩=制動力/1000 x (Φ B/2-90)制動力矩=制動力/1000 x (B/2-100)額定制動力N81000150000200000288000進油口尺寸進油口均為:M18x1.5間隙mm212工作壓力MPa131519油缸容積mL275360560810響應時間S0.2完全釋放移位容量mL32218831重量Kg 218286 外形尺寸A456572100C457090100D190260302367F25323241G556565100H130135150219i95110130168J300345380522K454560119L315370400462M190205220268N88888890O353550100P48484850Q288288288306R648600650630

ST25SH-A

ST25SH-A基本參數表連接件: 8個螺栓M30; 等級12.9 ; 上緊力矩1500NM

制動力矩(N.m) =制動力/1000x[(ΦB/2)-75]

ΦB-單位: mm

最大制動力N230000200000180000150000間隙mm1.02.03.04.0釋放壓力bar190完全釋放的移位容量ml95油缸容積ml560響應時間s0.2重量kg280

ST25SH-C

ST25SH-C基本參數表連接件:4個螺栓M36; 等級12 . 9; 上緊力矩4280NM

制動力矩(N.m) =制動力/1000 x [(ΦB/2)-60]

ΦB-單位: mm

最大制動力N230000200000180000150000間隙mm1.02.03.04.0釋放壓力bar160油缸容積ml570完全釋放的移位容量ml115響應時間s0.2重量kg280

ST4SH、 ST5SH

ST4SH:連接件4個螺絲釘M33：等級10-9；上緊力矩：685N.m;

2個螺絲釘M24：等級10-9；上緊力矩：255N.m;

ST5SH：連接件6個螺絲釘M33：等級10-9；上緊力矩：1600N.m

ST4SH、 ST5SH基本參數和尺寸表單位

基本參數制動力矩公式Nm制動力矩=制動力/1000 x (Φ> B/2-108)單側退距mm1釋放壓力barST4SH:100 ST5SH:190進油口尺寸”ST4SH:Z1/4 ST5SH:Z1/2額定制動力NST4SH: 120000(安全制動)/90000(工作制動)ST2SE:70000(安全制動)/220000(工作制動） 響應時間S0.2外 型 尺 寸 mm完全釋放移位容量cm3ST4SH:110 ST5SH:120總油缸容積cm3ST4SH:408 ST5SH:678重量KgST4SH:285 ST5SH:440A80C100D125F336GST4SH:200 ST5SH:204HST4SH:355 ST5SH:4201140J155K173L460M190N410〇ST4SH:617 ST5SH:970P40Q34R25SST4SH:4 ST5SH:6TST4SH:2 ST5SH:0
