電力液壓推動器型號MYT1-25Z/4

詳細說明：
用途
MYT1系列電力液壓推動器主要用于YWZ系列操動閘瓦制動器，作為起重、運輸、行車等驅動裝置的機械制動用。

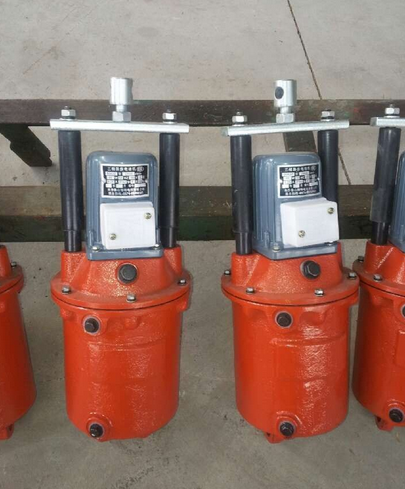

MYT1系列電力液壓推動器
 MYT1-18Z/2,MYT1-25Z/4,MYT145Z/6,MYT190Z/8,MYT1-125Z/10,MYT1-180Z/12,MYT1-320Z/12

型號含義


結構及動作簡介
推動器由兩部分組成，驅動電機及器身（離心泵），器身部分由蓋、缸、活塞、葉輪及轉組成。
當通電時，電動機帶動轉達軸及轉軸上的葉輪旋轉，在活塞內產生壓力，在此壓力影響下，油由活塞上部吸到活塞下部，迫使活塞和固定在其上的推桿及橫梁迅速上升。通過杠桿機械壓縮負荷彈簧（推動器或制動器帶有負荷彈簧者），產生機械運動。（若與YWZ系列液壓推動器匹配則松閘）。當斷電時，葉輪停止旋轉，活塞在負荷彈簧力及本身重力作用下，迅速下降，迫使油重新流入活塞上部，這時仍然通過杠桿恢復復位。（若與YWZ系列制動器匹配則抱閘）。

技術數據
型號
額定推力(N)
額定行程
驅動電機功率(W)
每小時最大操作次數(次/小時)
不具備負荷彈簧
MYT1-18Z/2
180
25
60
600
MYT1-25Z/4
250
40
60
600
MYT1-45Z/6
450
60
12
600
MYT1-90Z/8
900
80
250
600
MYT1-125Z/10
125
100
400
600
MYT1-180Z/12
1800
120
400
600
MYT1-320Z/12           3200
120
110
600
