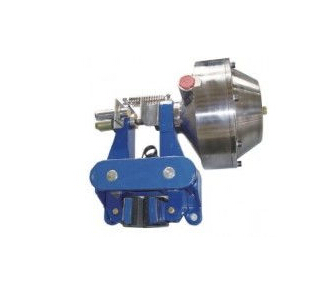

QP12.7-A氣動鉗盤式制動器

QP系列氣動制動器：

QP12.7-A,QP12.7-B,CQP12.7-A,CQP12.7-B,QPL12.7，,QP20，CQP20，QP25,CQP25，QP30,CQP30等型號

應用：

QP系列氣動鉗盤式制動器主要用于起重、運輸、冶金、礦山、港口、建筑等機械中各種機構的制動和減速及電纜、造紙、鋼板等機械的緊張控制領域。產品性能安全可靠，制動平穩，動作頻率高，使用壽命長。

一、工作原理

    QP12.7氣動鉗盤式制動架和氣缸兩大部分組成（見結構示意圖）。氣缸1通入壓力氣時，活塞桿5在氣壓作用下迅速向氣缸內收縮，左、右制動臂在復位彈簧4作用下帶動摩擦塊12迅速打開（即松閘）。當氣缸停止供氣并通過控制閥迅速放氣，活塞桿5在氣缸內部彈簧下迅速伸出，頂左、右制動臂帶動摩擦塊12合龍（即抱閘）。

    二、制動器的安裝

    1、首先檢查制動盤與制動襯墊的制動表面有無油泥或其它污跡。

    2、將G3/8”(鑄鐵桿氣缸)或1/2”(鑄鋁件氣缸)的連接頭安裝在氣缸1的進氣口上,氣管用軟管連接,空氣源不應有油、水和其它雜質.

    3、裝時首先通入壓力空氣,是活塞桿5縮回氣缸內,然后將摩擦塊12在垂直制動盤的方向裝如制動盤內，再將基座9水平固定在剛性機座上,使其中心與制動盤厚度中心成一直線,安裝位置尺寸見結構示意圖.

    三、調式

    a)調整氣壓值，其范圍為5~7巴。

    b)正常工作錢，首先是制動器試動作幾次，檢修制動器有無異?，F象。

    c)摩擦塊的退距可通過旋轉調整桿6來改變工作行程的大小調整其值，旋轉調整桿時，首先通入壓力空氣使活塞桿縮回，退后再調整。

四、維修

    當摩擦片磨損后，工作行程增大至8mm時，需立即調整桿6使工作行程重新調整4mm左右，否則制動失效，調整后應擰緊螺母7，當摩擦塊12磨損到6mm左右時需更換磨損塊，更換步驟如下：

    1、氣缸，

    2、右制動臂

    3、復位彈簧

    5、活塞桿

    6、調整桿

    7、螺母

    8、左制動臂

    9、基座

    10、制動塊

    11、彈簧鋼絲

    12、摩擦塊
