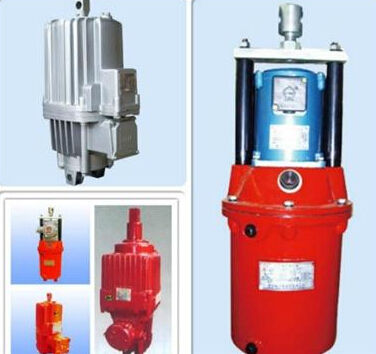

電力液壓推動器YT1系列
技術參數
型號 | 額定推力 | 額定行程 | 驅動電機 |
|
不具有負荷彈簧 | ||||
YT1-18Z/2 | 180 | 25 | 60 | 720 |
YT1-25Z/4 | 250 | 40 | 60 | 720 |
YT1-45Z/6 | 450 | 60 | 12 | 720 |
YT1-90Z/8 | 900 | 80 | 250 | 720 |
YT1-125Z/10 | 125 | 100 | 400 | 720 |
YT1-180Z/12 | 1800 | 120 | 400 | 720 |
YT1-320Z/12 | 3200 | 120 | 1100 | 720 |
ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。
Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。
二、設計特點
外殼為鑄造鋁合金、重量輕，外形美觀；
電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長；
電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55;
電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長；
油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍；
Ed系列全部密封件和軸承采用世界名牌產品，密封可靠，壽命長；
Ed系列緊固件為不銹鋼材質，美觀耐用。
一、概述
Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。
用途
ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。
正常工作條件
電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級
使用條件：
連續工作S1連續工作S2，負載持續率FC=60%
額定電壓為380V三相，頻率50Hz
使用地點的海拔高度等級符合（GB755-87）標準
周?chē)h(huán)境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.
垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝）
主要技術參數
型號 | 額定推力 | 額定行程 | 動作行程 | 制動彈簧力 | 額定頻率 | 輸入功率 | 額定電壓 | 額定電流 | 最大工作頻率 | 重量(Kg) | |
上升 | 下降 | ||||||||||
短行程推動器 | 偏差±20% | ||||||||||
Ed23/5 | 220 | 50 | 0.35 | 0.35 | 180 | 50 | 165 | 380 | 0.52 | 2000 | 10 |
Ed30/5 | 300 | 50 | 0.35 |
| |||||||
